ติดตั้ง GNSS RTK SL7 โหมด Base & Rover ด้วย Internal UHF Radio

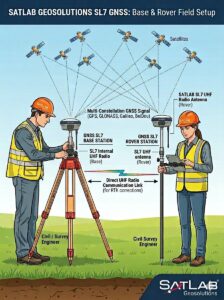

ตามภาพ Infographic เพื่อให้เข้าใจง่ายและนำไปใช้งานได้
🛠 ขั้นตอนการติดตั้ง (Field Setup Guide)
1. การตั้ง Base Station (ด้านซ้ายของภาพ)
- การติดตั้งบนขาตั้ง (Tripod): นำเครื่อง GNSS SL7 ติดตั้งบนฐาน (Tribrach) และขาตั้งกล้องให้มั่นคงเหนือจุดหมุดที่ทราบค่าพิกัด
- การเพิ่มความสูง (Extension Pole): สังเกตว่ามีการต่อเสาสั้นเพื่อยกระดับตัวเครื่อง SL7 ให้สูงขึ้น วิธีนี้ช่วยให้มีพื้นที่ว่างด้านล่างสำหรับติดตั้ง Internal UHF Antenna (เสาวิทยุสีดำ) ให้ชี้ลงในแนวตรงได้โดยไม่ติดหัวฐานกล้อง
- การตั้งค่าวิทยุ: เปิดใช้งานโหมด Base และเลือกช่องสัญญาณวิทยุ (Channel/Frequency) รวมถึง Protocol การส่งข้อมูล (เช่น Satel หรือ TRIMTALK,..) ผ่านทาง Controller
2. การตั้ง Rover Station (ด้านขวาของภาพ)
- การติดตั้งบน Carbon Pole: นำเครื่อง SL7 อีกเครื่องติดตั้งบนโพลสำรวจ (Survey Pole)
- การติดตั้งเสาวิทยุ: หมุนเสาอากาศ UHF Antenna เข้าที่ใต้ตัวเครื่อง SL7 ในลักษณะชี้ลงดิน (เช่นเดียวกับตัว Base) เพื่อรับสัญญาณค่าแก้ไข (Correction data) จากตัว Base
- การเชื่อมต่อ Controller: นักสำรวจหญิงในภาพจะใช้ Tablet หรือ Controller เชื่อมต่อผ่าน Bluetooth เพื่อตรวจสอบสถานะ “Fixed” ซึ่งหมายถึงเครื่องพร้อมเก็บพิกัดที่มีความละเอียดระดับมิลลิเมตร
📡 ระบบการทำงาน (How it Works)
- GNSS Signal: ทั้งเครื่อง Base และ Rover จะรับสัญญาณจากดาวเทียม (GPS, GLONASS, Galileo, BeiDou) เหมือนกัน
- UHF Link: ตัว Base Station จะคำนวณค่าคลาดเคลื่อนและส่งชุดข้อมูลแก้ไข (Correction Data) ผ่านคลื่นวิทยุความถี่สูง (UHF) ไปยังตัว Rover โดยตรงแบบ Real-Time (RTK) โดยไม่ต้องใช้สัญญาณอินเทอร์เน็ต
✅ ประโยชน์ของการติดตั้งแบบ Internal UHF
การสื่อสารด้วยวิทยุภายในเครื่องมีข้อดีที่โดดเด่นดังนี้ครับ:
- ไม่ง้อสัญญาณอินเทอร์เน็ต (Independence): เหมาะมากสำหรับงานสำรวจในป่า ภูเขา หรือพื้นที่ห่างไกลที่ไม่มีสัญญาณโทรศัพท์ (No GSM/Internet required)
- ลดอุปกรณ์พ่วง (Compact Setup): ไม่ต้องแบกแบตเตอรี่รถยนต์หรือวิทยุตัวใหญ่ (External Radio) ให้วุ่นวาย เพราะทุกอย่างรวมอยู่ในตัวเครื่อง SL7 แล้ว ทำให้เคลื่อนย้ายได้รวดเร็ว
- ความหน่วงต่ำ (Low Latency): การส่งสัญญาณผ่าน UHF ให้ค่าความถูกต้องที่เสถียรและรวดเร็วในระยะทางที่กำหนด (ปกติ 2-5 กม. ขึ้นอยู่กับสภาพภูมิประเทศ)
- ประหยัดค่าใช้จ่าย: ไม่ต้องจ่ายค่าบริการรายเดือนสำหรับซิมการ์ดหรือค่าสมาชิก Network RTK (VRS)
Note จากผู้เชี่ยวชาญ: การที่เสาวิทยุชี้ลงตรงๆ (ไม่หักงอ) ไม่หักงอคือสิ่งที่ถูกต้องที่สุดในทางเทคนิค เพราะช่วยป้องกันการเสียหายของสายนำสัญญาณภายในและทำให้การแพร่กระจายคลื่น (Signal Polarization) มีประสิทธิภาพสูงสุด
