กล้องประมวลผลรวม
(Total Station)
กล้องประมวลผลรวม
รุ่น TITAN TTS2
TITAN TTS2

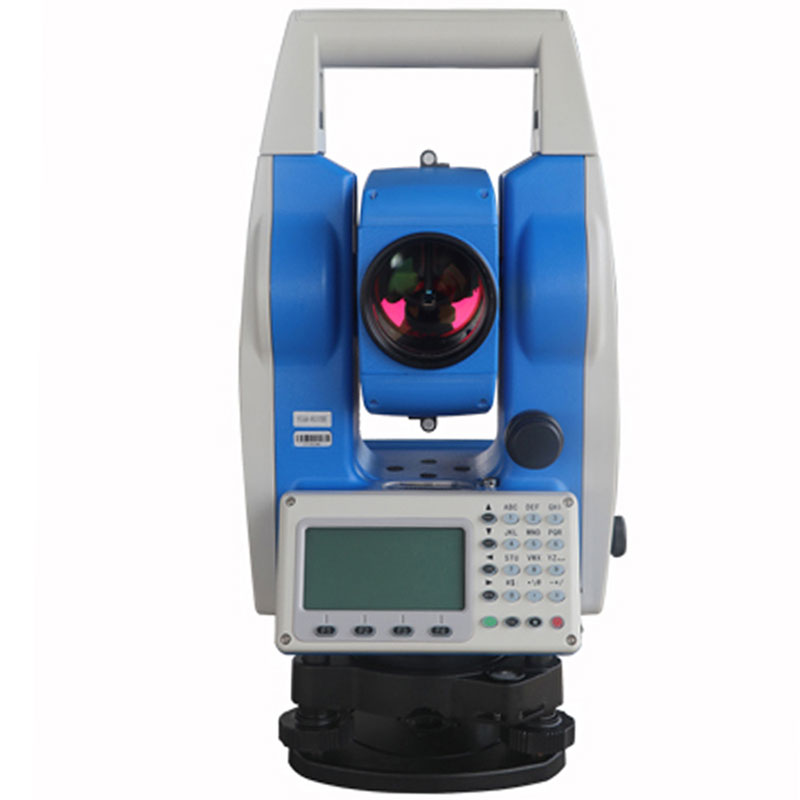

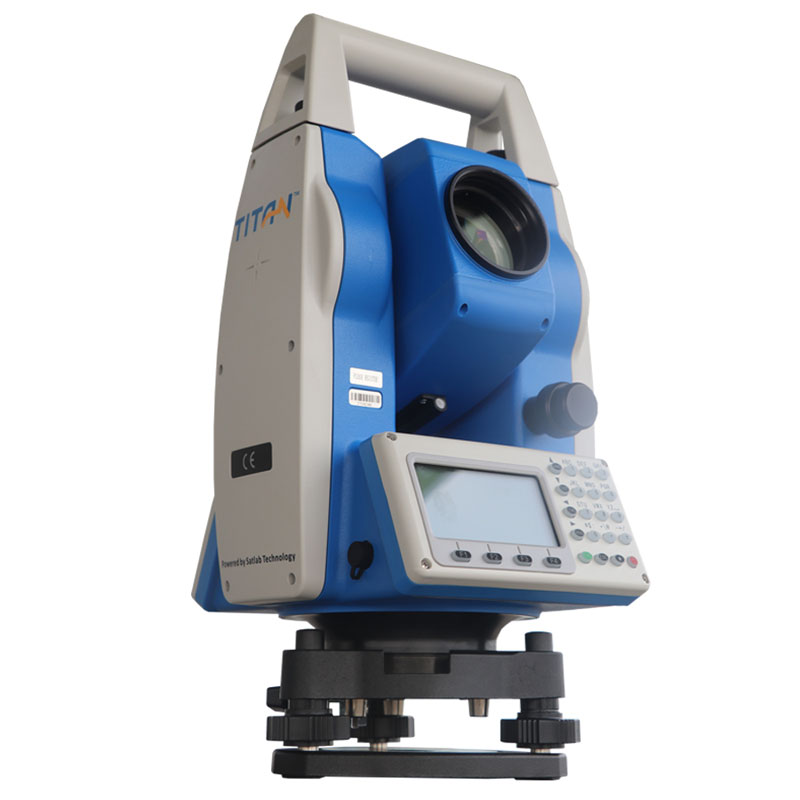

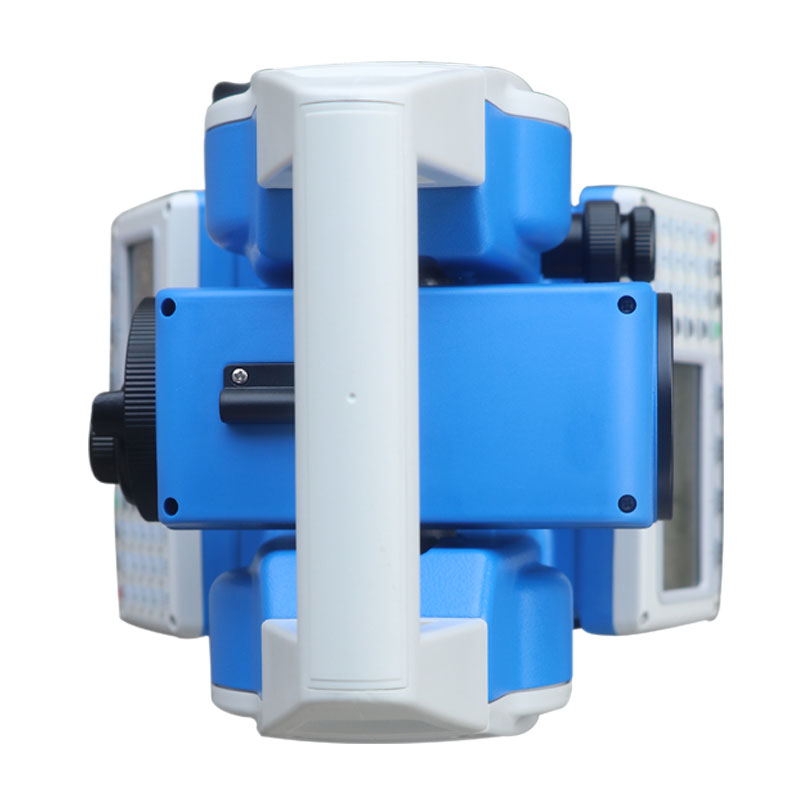

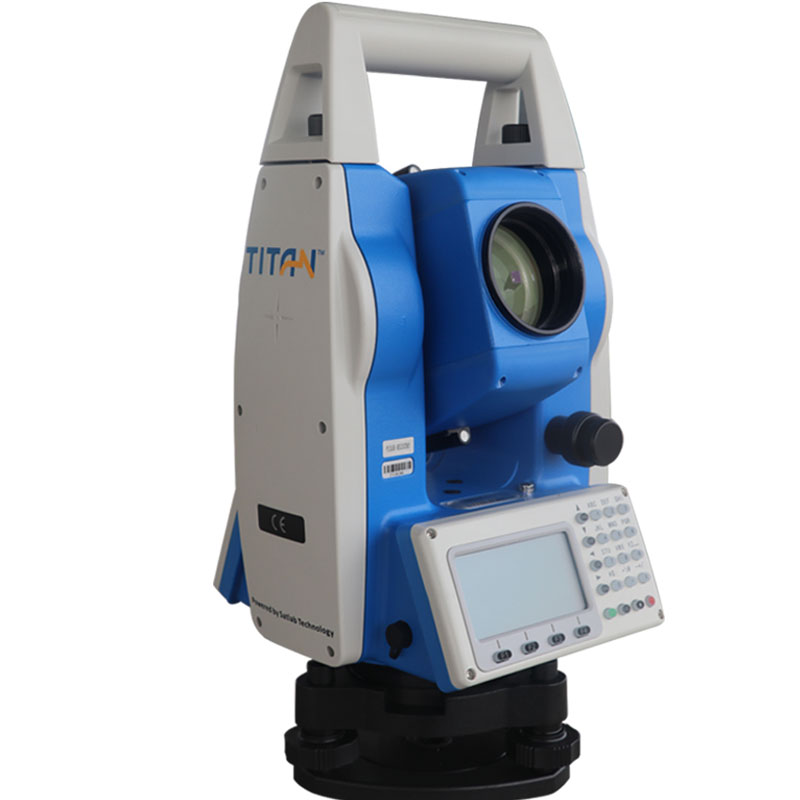

กล้องประมวลผลรวม รุ่น TITAN TTS2
TITAN TTS2 เหมาะสำหรับการนำไปใช้งานหลากหลายชนิด
การทำงานทางถนน
สำรวจที่ดิน
การสำรวจความสูงภูมิประเทศและสิ่งก่อสร้าง
สำรวจและวางผังการก่อสร้าง
โครงสร้างภายนอก
รายละเอียด TITAN TTS2
การวัดมุม
- ค่าน้อยที่สุดที่อ่านข้อมูลได้ 5” (1.5 mgon)
- กระบวนการทำงาน การเข้ารหัส
- ค่าความถูกต้อง 2 ฟิลิปดา
- ระบบชดเชยค่า ชดเชยค่าแบบ 2 แกนช่วงการชดเชยค่า ±3 ลิปดา
- ความละเอียดการชดเชยค่า 1 ฟิลิปดา
การวัดระยะทางด้วยวิธีสะท้อนแสง
- ปริซึมเดี่ยว 3,000 เมตร
- สามปริซึม 5,000 เมตร
- การสะท้อนกลับ 800 เมตร
- ค่าความถูกต้อง 2 nm + 1.5 ppm
- ระยะเวลาการวัด Fine = 1 วินาที Quick = 0.8 วินาที Tracking = 0.5 วินาที
การวัดระยะทางแบบไม่ใช้วิธีสะท้อนแสง
ช่วงระยะ 600 เมตร
ปริซึ่มเดี่ยว
>7,500 เมตร
ค่าความถูกต้อง
2 nm + 2 ppm
ระยะเวลาการวัด
1.5 วินาที
กำลังขยายภาพ
กำลังขยายภาพ 30 เท่า
ภาพ
ตั้งตรง
FOV
ขนาดความกว้างของภาพที่มองเห็นในระยะ 100 เมตร ได้ 2.4 เมตร หรือ 1 องศา 20 ลิปดา
ระยะมองเห็นภาพ
ชัดใกล้สุด 1.5 เมตร
เส้นเล็งวัตถุ
ช่วยให้โฟสกัสวัตถุได้ง่ายขึ้น
เส้นผ่านศูนย์กลางเลนส์ปากกล้อง
40mm/50mm (EDM)
ประเภทเลเซอร์
เลเซอร์พอยต์, การปรับความสว่าง 4 ระดับ /ส่องแนวดิ่ง (อุปกรณ์เสริม)
ค่าความละเอียด
ความถูกต้อง 1 มิลลิเมตร เมื่อตั้งอุปกรณ์ไว้ที่ความสูง 1.5 เมตร
ระบบ
ระบบปฏิบัติการเรียลไทม์
หน้าจอ
หน้าจอคู่ความละเอียดสูง ขาวดำ 192 ระดับ ความละเอียด 320 x 450 pixels
แป้นพิมพ์
แป้นพิมพ์มีไฟแยกตัวอักษรและตัวเลข
เซ็นเซอร์
เซ็นเซอร์ในตัว ไม่มี
การกันน้ำกันฝุ่น
มาตรฐาน IP65 กันความชื้น 95% (ไม่กลั่นตัว)
ช่วงอุณหภูมิการใช้งาน
-20 °C ถึง 50°C
ช่วงอุณหภูมิการเก็บรักษา
-40 °C ถึง 70°C
น้ำหนัก
≤5.5 กิโลกรัม (รวมแบตเตอรี่)
แบตเตอรี่
7.4VDC/3,000 mAh ใช้งานได้สูงสุด 18 ชั่วโมง
กล้องประมวลผลรวม
รุ่น SLT Series
SLT Series

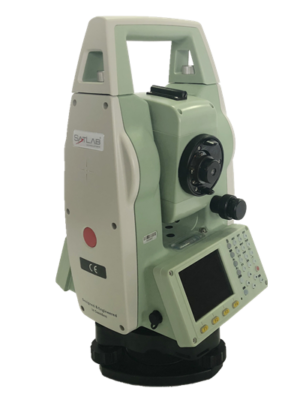

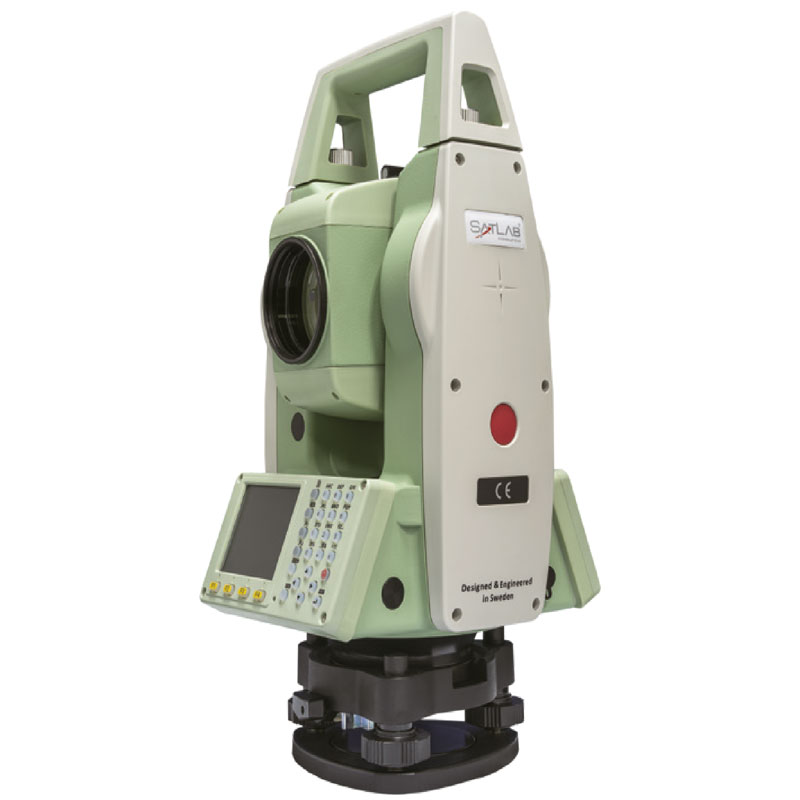

กล้องประมวลผลรวม
รุ่น SLT Series
กล้อง SLT Series
- เหมาะสำหรับการนำไปใช้งานหลากหลายชนิด
– การทำงานทางถนน
– สำรวจที่ดิน
– การสำรวจความสูงภูมิประเทศและสิ่งก่อสร้าง
– สำรวจและวางผังการก่อสร้าง
– โครงสร้างภายนอก
รายละเอียด SLT Series
ค่าความถูกต้อง
- ค่าน้อยที่สุดที่อ่านข้อมูลได้ 1” (0.3 mgon) 5” (1.5 mgon) 10” (3 mgon)
- ค่าความถูกต้อง 1 ฟิลิปดา, 2 ฟิลิปดา, 5 ฟิลิปดา
- ระบบชดเชยค่า ชดเชยค่าแบบ 2 แกน
- ช่วงการชดเชยค่า ±3 ลิปดา
การวัดระยะทางด้วยวิธีสะท้อนแสง
- ปริซึมเดี่ยว 3,000 เมตร
- สามปริซึม 5,000 เมตร
- การสะท้อนกลับ 800 เมตร
- ค่าความถูกต้อง 2 nm + 1.5 ppm
กระบวนการทํางาน
การเข้ารหัส
ระยะเวลาการวัด
- Fine = 1 วินาที
- Quick = 0.8 วินาที
- Tracking = 0.5 วินาที
การวัดระยะทางแบบไม่ใช้วิธีสะท้อนแสง
- ช่วงระยะ 800 เมตร
- ปริซึมเดี่ยว >7,500 เมตร
- ค่าความถูกต้อง 2 nm + 2 ppm
- ระยะเวลาการวัด 1.5 วินาที
ระบบกล้องเล็งที่หมาย
- กําลังขยายภาพ 30 เท่า
- ภาพ ตั้งตรง
- FOV ขนาดความกว้างของภาพที่มองเห็นในระยะ 100 เมตร ได้ 2.3 เมตร หรือ 1 องศา 20 ลิปดา
- ระยะมองเห็นภาพชดใกล้สุดั 1.5 เมตร
- เส้นเล็งวัตถุ ชวยให้โฟสกัสวัตถุได้ง่ายขึ้น
- เส้นผ่านศูนย์กลางเลนส์ปากกล้อง 40mm/50mm (EDM)
ประเภทเลเซอร์
เลเซอร์พอยต์,การปรับความสว่าง 4 ระดับ /ส่องแนวดิ่ง (อุปกรณ์เสริม)
ค่าความละเอียดความถูกต้อง
1 มิลลิเมตร เมื่อตั้งอุปกรณ์ไว้ที่ความสูง 1.5 เมตร
ระบบ
ระบบปฏิบัติการเรียลไทม์
หน้าจอ
หน้าจอคู่ความละเอียดสูง รองรับสีถึง 256 สี 320 x 240 พิกเซล
แป้นพิมพ์
แป้นพิมพ์มีไฟแยกตัวอักษรและตัวเลข
เซ็นเซอร์ในตัว
เซ็นเซอร์วัดอุณหภูมิและความดันอากาศ
การกันนํ้ากันฝุ่น
- มาตรฐาน IP65
- กันความชื้น 95% (ไม่กลั่นตัว)
ช่วงอุณหภูมิ
- ช่วงอุณหภูมิการใช้งาน -20 °C ถึง 50°C
- ช่วงอุณหภูมิการเก็บรักษา 40 °C ถึง 70°C
นํ้าหนัก
≤5.5 กิโลกรัม (รวมแบตเตอรี่)
แบตเตอรี่
7.4VDC/3,000 mAh ใช้งานได้สูงสุด 18 ชั่วโมง
